非屏蔽模塊

模塊長度短，有助于改善 NEXT 性能。

模塊的打線部分設計有保護蓋，在惡劣環境中保護內部 IDC 觸點正常工作。

模塊體采用高抗壓阻燃材料，UL94V-0 等級，Snap-in 簡便卡 接方式。

連接片采用鍍金銅合金；IDC 采用磷青銅鍍鎳(100u") ，可容納 22-26 AWG 單股和多股線纜

模塊上標有 T568A/568B 打線色標，避免不必要的打線誤操作

常規的模塊顏色有：白、黃、藍、綠、紫。

返回上一層

技術參數

產品應用

傳輸語音、數據和視頻信號

分別適用于 D 級、E 級和 EA 級信道的各種應用

智能模塊產品特點

模塊自帶 LED 指示燈，能指示點對點的查找，有效的解決了 施工時用對講機來聯系點對點檢測的傳統方法，無需對講， 直接按照模塊燈的指示進行跳接和測試工作，大大提供工作 效率。

LED 亮綠燈：面板上模塊與配線架上模塊連接良好，但配線架 模塊與交換機未連接。

LED 亮紅燈：面板上模塊與配線架上模塊連接良好，且配線架 模塊與交換機連接。 線路板通過梳狀電容補償，大大提升了模塊的性能。

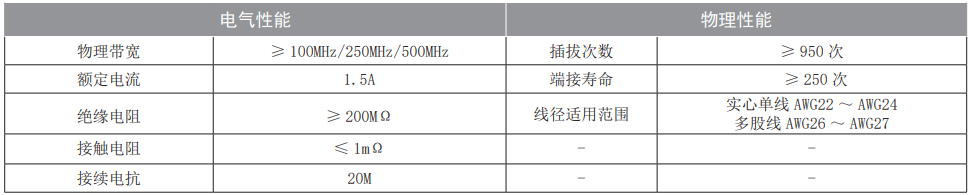

性能

應用標準

符合 YD/T 926.3-2009；GB 50311-2016；ISO/IEC11801-2011；IEC 60603-7-3；ANS/TIA-568-C.2；EN 50173-2007；GB/T2423.17-2008測試要求，通過持續72小時的鹽零試驗，試驗后端口無明顯腐蝕

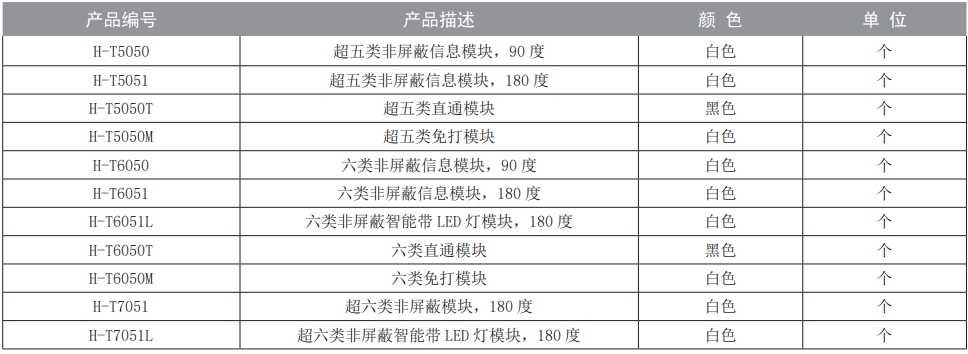

訂購信息
